在超聲波液體流量計的精確測量系統中，換能器扮演著將電信號與聲信號相互轉換的“心臟”角色。其性能的優劣，直接決定了流量測量的穩定性、靈敏度與精度。因此，對換能器內部特性的深入理解與精準表征，是進行優化設計和故障診斷的基礎。在這一過程中，等效電路模型與導納曲線圖，是工程師用以洞悉其本質的兩個關鍵工具。
等效電路：將物理器件抽象為電路語言
為便于分析與計算，復雜的壓電陶瓷振子(換能器的核心)常被抽象為一個集總參數等效電路。其中，動態電感(L1)、動態電容(C1)和動態電阻(R1)共同模擬了振子機械振動部分的特性，而靜態電容(C0)則代表了振子作為介質的固有電容。這個電路模型，將機械振動與電學特性巧妙地聯系在了一起。
導納曲線圖，則是通過實際掃頻測量獲得的換能器導納(或阻抗)隨頻率變化的圖譜。它直觀地反映了換能器在不同頻率下的電學響應，曲線上的諧振與反諧振峰等特征點，直接對應著其機械振動的最佳工作狀態。
核心在于，等效電路圖中的L1、C1、R1、C0這些理論元件參數，與從實際導納曲線中通過計算擬合提取出的相應參數，是完全對應的。這種對應關系，構成了連接理論與實踐的橋梁。它意味著：
1.設計指導：通過目標等效電路參數進行初始設計，可預測換能器的基本性能。
2.性能診斷：將實測導納曲線擬合出的參數與設計值對比，可精確評估產品一致性，或診斷如膠層老化、陶瓷破損等潛在缺陷。
3.系統匹配：準確的等效電路參數是設計前端驅動電路與接收放大電路，實現能量高效傳輸與信號最佳匹配的絕對依據。

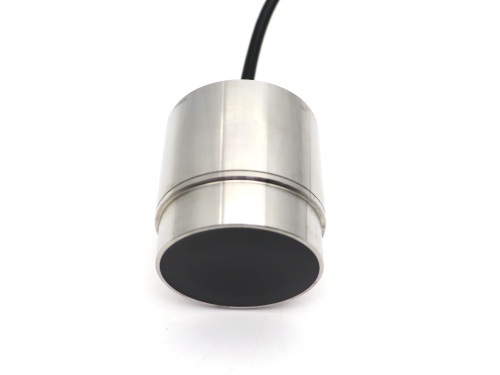

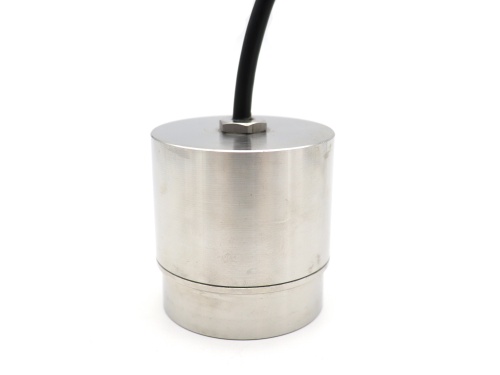

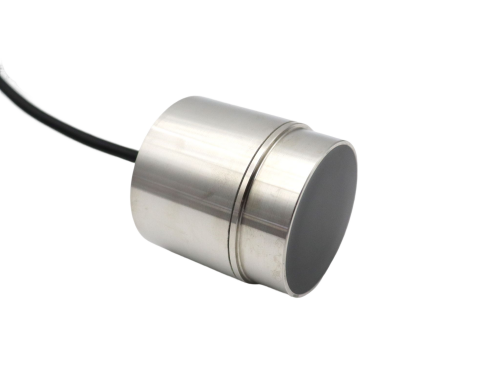

對于大禹電子而言，深入掌握并應用這套從“電路模型”到“實測曲線”的完整分析體系，是我們為客戶提供高性能、高可靠液體流量計換能器的基石。無論是標準品選型還是定制化開發，這種基于電聲本質的精準分析能力，都確保了最終產品能與您的測量系統完美契合，實現穩定、長期的精確計量。
