在水下自主航行、機器人作業以及海洋環境監測等領域，對周圍環境的全方位、無死角感知是保障安全與效率的基石。傳統的定向超聲波傳感器受限于其波束角，存在探測盲區，需要機械旋轉或多探頭陣列才能實現周向覆蓋，增加了系統復雜性和故障風險。大禹電子超聲波多波束水下避障傳感器的出現，旨在從根本上解決這一難題，而其實現廣域探測的關鍵，便在于核心的聲學部件——水平無方向性柱形水聲換能器。
“這種水平無方向性柱形水聲換能器的發射面是怎樣的?”

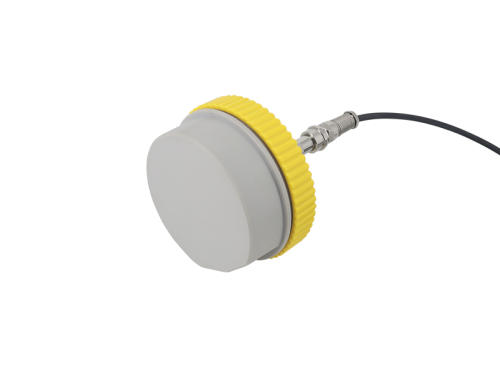

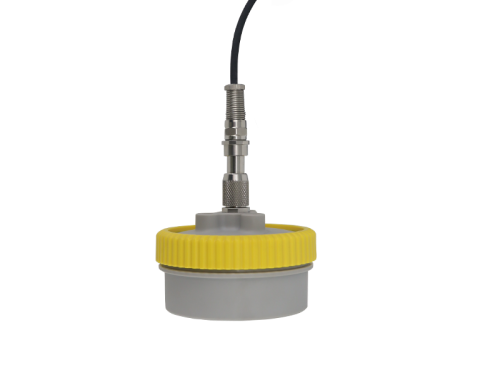

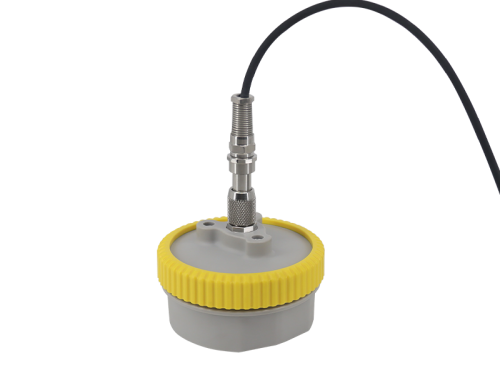

該換能器的核心結構設計摒棄了傳統的平面或聚焦式發射面，采用了獨特的圓柱形結構。這一物理形態的革新，直接決定了其聲波輻射特性。其發射面(即聲輻射面)是圍繞中心軸的一整個圓柱側面，而非指向某一特定方向的單一平面。
正是這一圓柱形發射面結構，賦予了換能器革命性的性能：在水平方向上能夠?qū)崿F(xiàn)360°的全覆蓋發射與接收。這意味著，聲波能量可以均勻地向水平面的所有方向輻射出去，同時也能接收來自任何水平方向的回波信號。這徹底打破了普通換能器波束角(如30°、60°等)帶來的方向性限制，使得單個換能器單元就能監控整個水平周向環境。
這種水平無方向性設計，為多波束水下避障傳感器帶來了顯著優勢：
1.消除水平盲區：無需旋轉機構或復雜陣列，即可實現水平全景監測，極大簡化了系統結構，提高了可靠性。
2.提升探測效率：單次發射即可覆蓋整個水平面，實現了對動態目標(如來自任意方向的障礙物)的快速發現與跟蹤。
3.增強環境適應性：特別適用于需要對周圍環境進行連續、全方位警戒的場景，如水下機器人的自主避障、水下安防周界監測、港口船舶防撞等。
需要指出的是，水平無方向性換能器解決了水平面的覆蓋問題。而在垂直方向上，其波束通常仍具有一定的開角(例如，形成一個水平方向的“薄餅”狀探測區域)。完整的“多波束”避障系統，往往通過集成多個此類換能器，或結合垂直方向上有不同傾角的換能器陣列，來構建三維空間的立體感知網絡。
水平無方向性柱形水聲換能器，以其創新的圓柱形發射面結構，實現了水平360°的全向聲波覆蓋，是構建高性能、高可靠性超聲波多波束水下避障傳感器的基石。它將復雜的機械掃描轉化為優雅的電子感知，為水下裝備裝上了真正“無死角”的敏銳眼睛，推動了水下探測技術向更集成、更智能的方向發展。
