一、項目背景

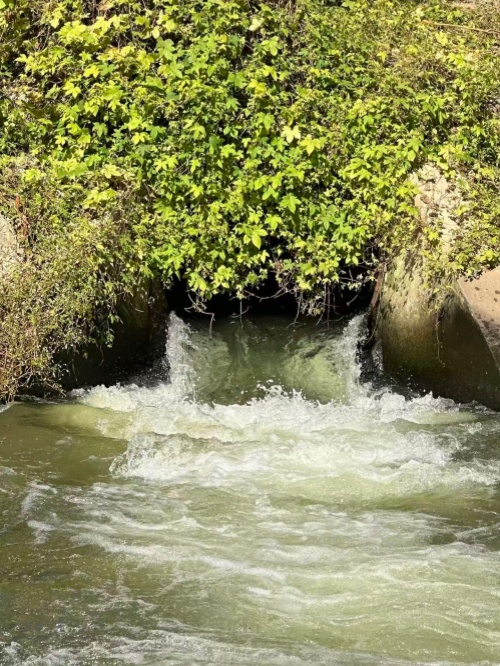

城市雨水管網是防汛排澇、雨污分流、海綿城市建設的核心基礎設施，傳統雨水管網監測普遍存在工況復雜、低流速難測、含沙含雜干擾大、安裝維護不便、數據滯后等痛點。某南方濱海城市老城區雨水管網建成年限久、管徑多樣(DN300–DN1500)、混接與淤積普遍，汛期強降雨易引發局部內澇與溢流污染，亟需一套穩定、精準、易部署的在線流量監測方案，實現雨水管網實時感知、智能預警、精細化調度。
項目核心需求：
1. 適配非滿管 / 滿管、低流速(0.03m/s 起)、高含沙、多氣泡的雨水工況;
2. 非侵入安裝，不破管、不停排，降低施工與安全風險;
3. 多參數同步監測(流速、流量、水位、溫度)，數據穩定上傳;
4. 接入智慧水務平臺，支撐內澇預警、管網評估、雨污分流監管。
二、設備選型
(一)選型原則

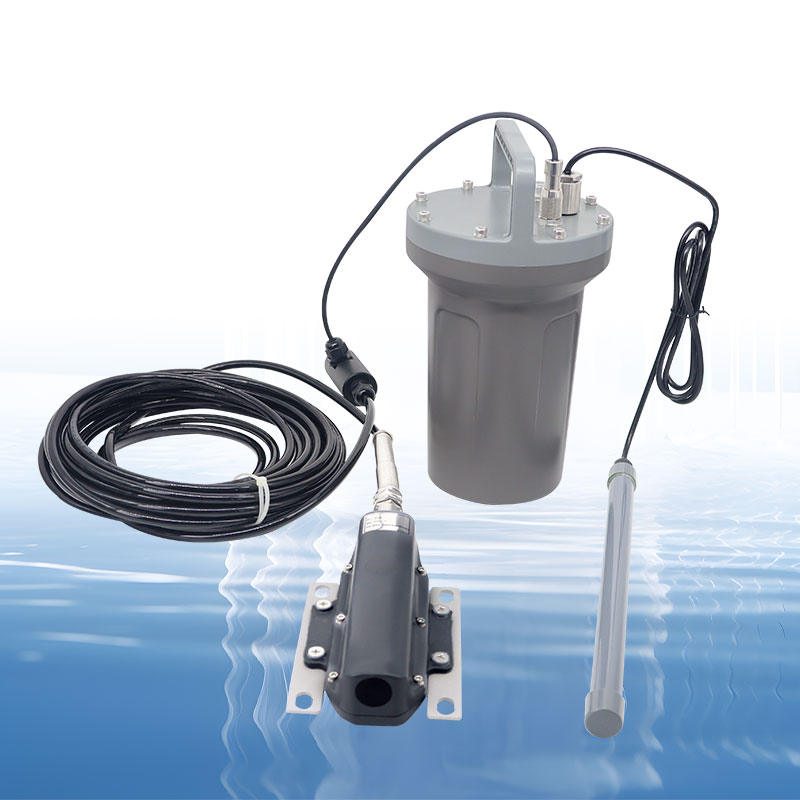

以工況適配性、測量穩定性、安裝便捷性、長期可靠性為核心，對比電磁流量計、時差式超聲波流量計、雷達流量計與多普勒超聲波流量計，最終選定大禹電子小型多普勒流量計。
(二)選型依據與設備優勢
1. 測量原理適配雨水復雜工況
基于超聲波多普勒效應，依靠水中懸浮顆粒、氣泡反射回波計算流速，無需清潔流體、不懼泥沙與雜物，完美匹配雨水高濁度、多雜質特點;流速量程 0.03–5m/s，覆蓋旱季低流與汛期洪流，滿管度監測 5%–100%，解決非滿管測量盲區。
2. 非侵入式安裝，降本增效
管壁外夾或井下非接觸安裝，無需截斷管道、無需停水施工，單點位安裝周期≤1 小時，施工成本較插入式降低約 60%，適配老舊管網改造與密集城區作業。
3. 高精度與高穩定性
流速精度±(V*1%+0.01)m/s(水文檢定中心檢定精度)水位精度 ±0.03m;IP68 防護、防腐抗磨設計，耐受潮濕、腐蝕、淤積環境，惡劣工況下年故障率≤3%，長期在線率≥98%。
4. 智慧化集成能力
支持 RS485/Modbus-RTU，兼容 NB-IoT/4G/LoRa 通信，可直接接入智慧水務平臺;具備數據本地存儲、斷點續傳、異常閾值報警，滿足防汛實時調度需求。
(三)對比結論
大禹電子多普勒流量計解決傳統設備 “測不準、裝不便、易損壞” 的核心短板，是雨水管網在線監測的最優選型。
三、實施方案與部署
(一)監測點位布設
選取主干道雨水干管、低洼易澇點、管網匯合口、泵站進水口等16 個關鍵節點，覆蓋 DN500、DN800、DN1200、DN1500 等主流管徑，形成全域感知網絡。

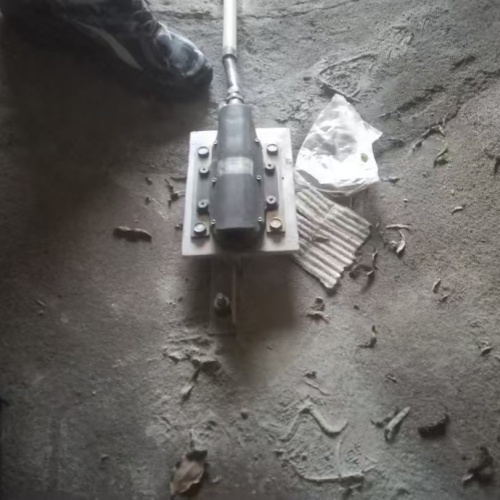

(二)安裝部署要點
1. 點位選在直管段、無坡度突變、遠離淤積與雜物聚集區，距離彎頭 / 三通≥5 倍管徑，保證流場穩定;
2. 井下作業先通風檢測有毒氣體，清潔管壁、涂抹耦合劑，固定傳感器并校準角度;
3. 搭配防水 RTU 與太陽能供電模塊，實現無外接電源場景穩定運行;
4. 統一接入市級智慧排水平臺，設置汛期 5分鐘 / 次、旱季30 分鐘 / 次采集頻率，超閾值自動提升上傳頻率并觸發預警。
(三)系統架構
感知層(大禹多普勒流量計)→ 傳輸層(NB-IoT/4G)→ 平臺層(智慧水務平臺)→ 應用層(實時監測、預警推送、數據分析、運維管理)。
四、應用成效
(一)監測性能穩定可靠
連續運行 12 個月，設備在線率 98.7%;暴雨天氣流量峰值測量準確，低流速段無丟數、無漂移，數據一致性與重復性滿足市政監測規范。
(二)防汛預警能力顯著提升
汛期可提前 20–40 分鐘識別管網高水位、高負荷狀態，自動推送預警信息;項目實施以來，轄區內澇點處置響應時間縮短 40%，未發生大面積積水與溢流事故。
(三)支撐管網精細化管理
1. 長期流量數據用于管網水力模型校核，精準定位淤積、瓶頸、混接點位，指導清淤與改造，養護效率提升 35%;
2. 量化雨水排放總量與峰值，為海綿城市效果評估、徑流污染控制提供數據支撐;
3. 輔助識別雨污混接與違規排放，推動雨污分流整改，水環境治理成效明顯。
(四)運維成本大幅降低
無機械轉動部件、無堵塞風險，日常僅需定期巡檢清潔，年維護工作量減少 70%，全生命周期成本優于傳統設備。
五、項目總結
(一)核心價值
1. 技術適配：多普勒原理 + 非侵入安裝，完美適配雨水管網復雜工況，破解低流速、高含沙、非滿管監測難題;
2. 工程友好：施工快、無擾動、易維護，適合老舊城區與密集管網改造;
3. 管理賦能：數據驅動防汛調度、管網運維、水環境治理，實現從 “被動搶險” 到 “主動防控” 的轉變。
(二)推廣意義
大禹電子多普勒流量計在雨水管網的成功應用，驗證了該技術在市政排水、智慧防汛、海綿城市、雨污分流等場景的通用性與可靠性，可規?；瘡椭频礁黝惓鞘杏晁芫W監測項目，為城市地下管網智慧化升級提供成熟方案。
